Sta-Rite System 3 D.E Filter by Pentair
Diatomaceous Earth Filter

S7D75 & S8D110 Models
( less valve )



Switch View To Wide Screen

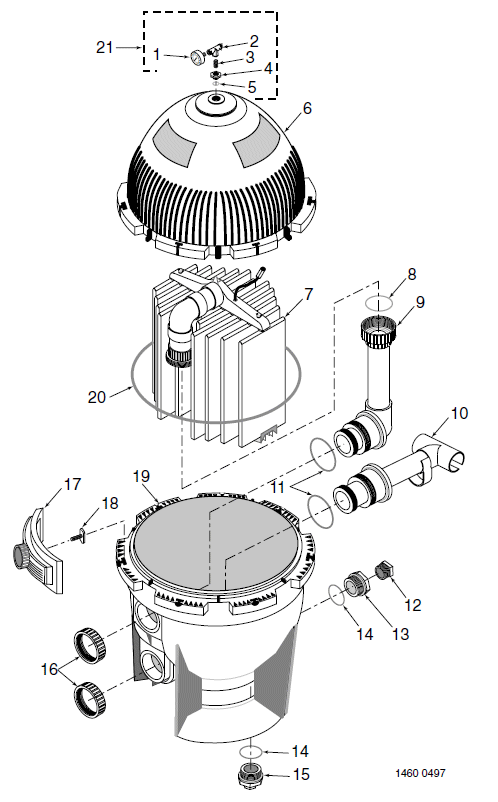

View S7D75 Filter Element Assembly
View S8D110 Filter Element Assembly


   H2Oco.com








No.
Manf #
H2O #
Description

1

33600-0023T

7481135

Pressure Gauge - Non-O.E.M Substitute

2

154689

9874858

Air Release Valve Assembly - Old Part Number WC212-120P

3

U37-16P

5051199

Nipple - Close 1/4" - brass

4

24900-0504

9874473

Adapter Bushing

5

35505-1423

9874638

O-Ring

6

24851-9000

--------

Model S7D75 - Tank - Upper Half Kit - Model S7D75 uses seven clamps and bolts

6

24851-9001

--------

Model S8D110 - Tank - Upper Half Kit - Model S8D110 uses eight clamps and bolts

7 23900-1220 --------

Model S7D75 - Filter Element Assembly - View S7D75 Filter Element Assembly

7 23900-1221 9874307

Model S8D110 - Filter Element Assembly - View S8D110 Filter Element Assembly

8 U9-362 9874748

O-Ring

9 23911-0102 9874308

Outlet Assembly

10 23911-0100 9874309

Model S7D75 - Inlet Assembly

10

23911-0101

9874310

Model S8D110 - Inlet Assembly

11 35505-1425 9874750

O-Ring - 2 required

12 27001-0022S --------

1-1/2" NPT Plug

13 24900-0509 9874484

Adapter Fitting

14 35505-1424 9874649

O-Ring - 2 required

15 24900-0503 --------

Drain Plug

16 24752-0050 9874965

Bulkhead Retaining Nut - 2 required

17 24850-0200 --------

Clamp Assembly - Model S7D75 uses 7 clamps and bolts; Model S8D110 uses 8.

18 24850-0010 --------

Clamp Bolt - Model S7D75 uses 7 clamps and bolts; Model S8D110 uses 8.

19 24850-0102S 9874316

Model S7D75 - Tank - Lower Half

19

24851-0103S

9874317

Model S8D110 - Tank - Lower Half

20

24850-0008

9874440

Model S7D75 - Cord Ring

20

24850-0009

9874451

Model S8D110 - Cord Ring

21

24850-0105

--------

Valve and Gauge Assembly - ( Includes Key Nos. 1-5 )



For Decal Labels see Owners Manual
